PARTIE n°2: Mise en plans du guide





A partir du modèle volumique du guide que vous venez de créer, nous allons obtenir les plans de définition. Pour cela nous allons effectuer ce qui s'appelle une "mise en plan".

Cliquer sur l'icône nouveau, puis sélectionner "mise en plan" et valider.

Sélectionner "pas de fond de plan"



1°- Création de 3 vues standards du guide

Cliquer sur l'icône "trois vues standard".

Retourner dans la fenêtre de création du guide en appuyant simultanément sur les touches Control et Tabulation.

Cliquer sur le guide et observer la mise en plan automatique.

Sélectionner une des trois vues en cliquant dessus, puis cliquer sur les icônes avec et sans arêtes cachées . Observer la différence.

Ajouter les arêtes cachées sur chacune des trois vues.

Cliquer sur l'icône "trait mixte" puis esquisser les traits d'axes.



2°- Insertion d'une vue 3D isométrique du guide.

Cliquer sur l'icône "vue nommée", puis basculer dans la fenêtre de construction du guide (control + tabulation), et enfin cliquer sur le guide.

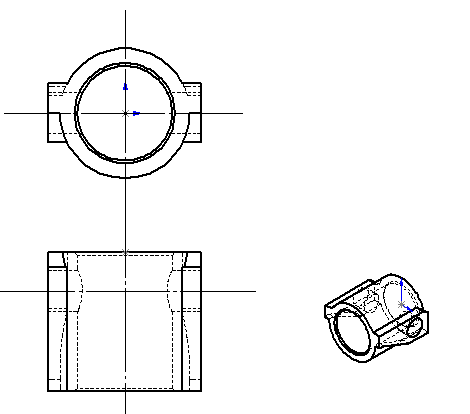

Choisissez une vue "*isométrique", et la positionner comme sur l'image ci-contre.

Ajouter les arêtes cachées à la vue isométrique



Réduire l'échelle de cette vue isométrique. Pour cela:

Cliquer sur la dernière vue créée (vue isométrique) à l'écran de façon à ce qu'un cadre apparaisse autour d'elle.

Cocher ensuite la case "échelle personnalisée" à gauche dans l'historique de création, puis modifier léchelle de la vue en choisissant l'échelle 1:1.



3°- Réalisation d'une vue de gauche en coupe

Supprimer la vue de gauche du guide.



Cliquer sur le trait d'axe vertical de la vue de face.

Cliquer sur l'icône "coupe", et positionner la vue en coupe de façon à obtenir la vue de gauche coupée.

Si les flèches indiquant la direction d'observation de la vue en coupe ne sont pas dirigée vers la vue de gauche. Alors double cliquez sur le plan de coupe sur la vue de face, et cliquez sur l'icône "reconstruire" .

Ajouter les arêtes cachées à cette vue de gauche en coupe.



4°- Réalisation d'une animation

Sauvegarder votre mise en plan sur le disque D:\ de votre poste, dans le répertoire de votre classe et groupe, en donnant comme nom au fichier VOTRE NOM - GUIDE

Cliquer sur l'icône "animation en boucle" afin de visualiser le passage d'une vue à une autre.

Présenter votre travail au professeur afin qu'il en fasse une impression

Mais auparavant, s'assurer d'avoir:

-Disposé les vues à égale distance.

- Fait apparaître les arêtes cachées sur chacune des vues.

- Enregistré votre travail.

5°- Repérage du perçage radial sur les 3 vues en projections orthogonales ainsi que sur la vue isométrique

Repérer, en le coloriant en rouge sur votre feuille imprimée, le perçage radial du guide (ou son contour) sur les les 3 vues en projection orthogonales ainsi que sur la vue isométrique.





FIN DU TP
