CABLAGE SUR PLATINE |

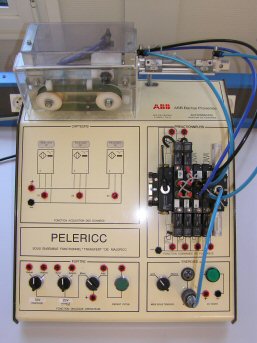

La platine pelericc est un sous ensemble du système d'assemblage de voitures miniatures majoricc. C'est le sous ensemble qui permet le déplacement de la bande sur laquelle est disposée les pièces détachées de la voiture.
|
|
|

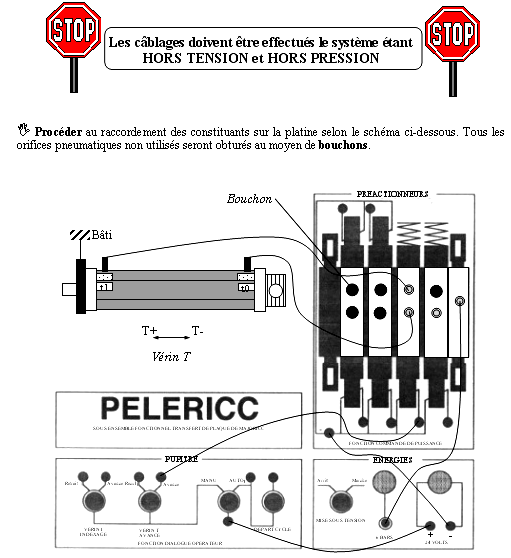

a) Effectuer le câblage du vérin de transfert avec un distributeur 5/2 monostable de la platine Pelericc en vous aidant du schéma de cablâge ci dessous:
 |
b) Réaliser le câblage toujours du vérin de transfert mais cette fois ci avec un des deux distributeurs bistables de la platine

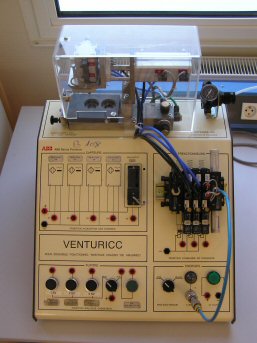

La platine Venturicc est un sous ensemble du système d'assemblage de voitures miniatures majoricc. C'est le sous ensemble qui permet la saisie, le déplacement et la dépose du fond rouge de la voiture.
 |
 |

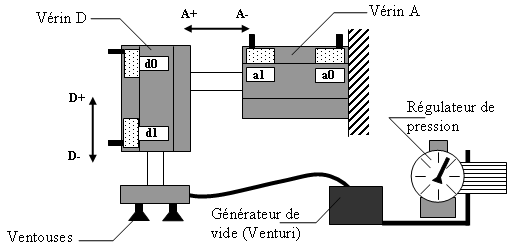

Effectuer le câblage du vérin A de déplacement horizontal avec un des 3 distributeurs 5/2 monostable de la platine Venturicc en vous aidant du schéma de cablâge ci dessous:
 |
