Technologie d'un distributeur





1 - Constitution d'un distributeur

Le distributeur est constitué d'une partie fixe appelée le corps, et d'une partie mobile appelée tiroir.





a) Le corps est doté d’orifices connectés:

- A la source d’énergie (air comprimé) --> orifice 1

- A l’actionneur (vérin) --> orifices 2 et 4

- A l’échappement --> orifices 3 et 5




b) Le tiroir coulisse dans la partie fixe, et autorise le pasage de l'air entre les différents orifices de la partie fixe. Le tiroir est déplacé selon l’ordre de l'automate.





2 - Exemples

Distributeur 3/2 (3 orifices et deux positions)

Le distributeur 3/2 est essentiellement utilisé avec les vérins simple effet
Position repos

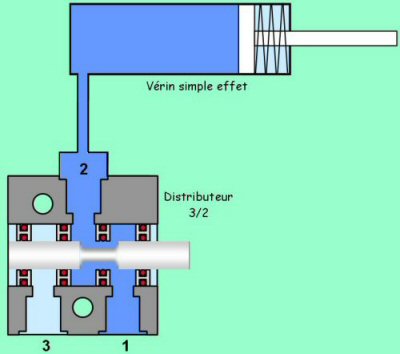

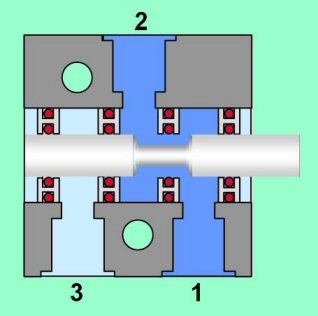

Position travail

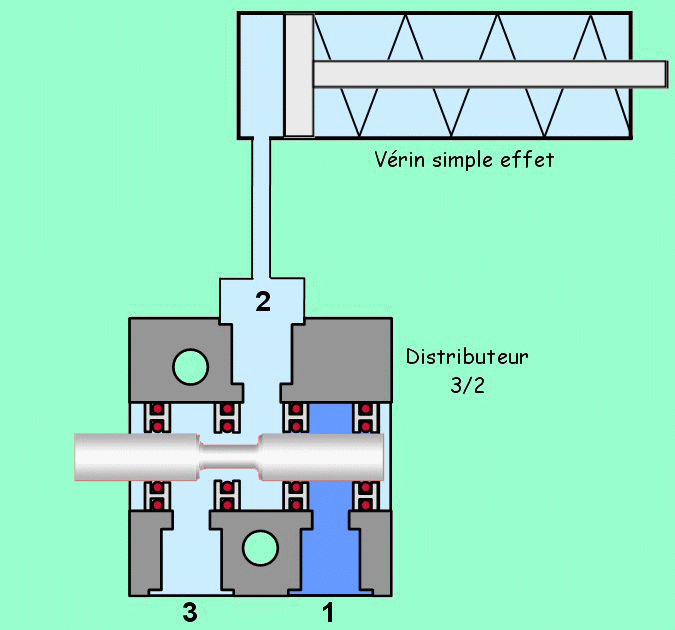

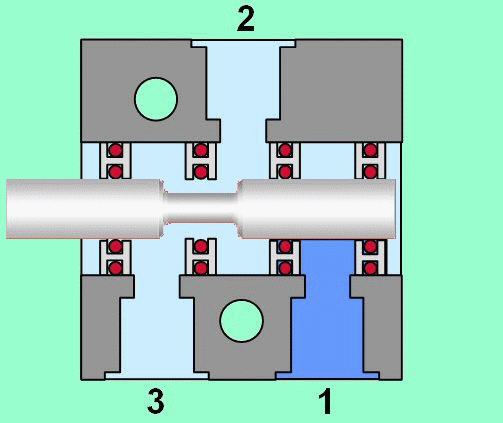

Animation













Distributeur 5/2 (5 orifices et deux positions)

Le distributeur 5/2 est essentiellement utilisé avec les vérins double effet

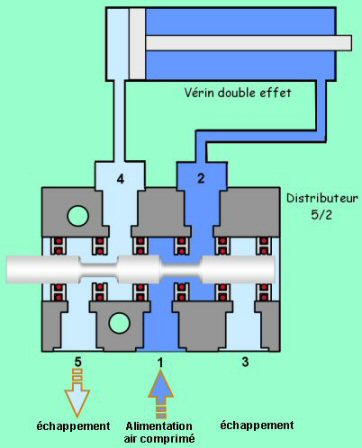

Position 1: Sortie de tige

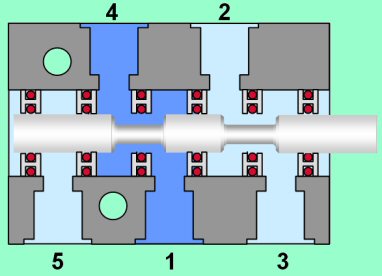

Position 2: Rentrée de tige

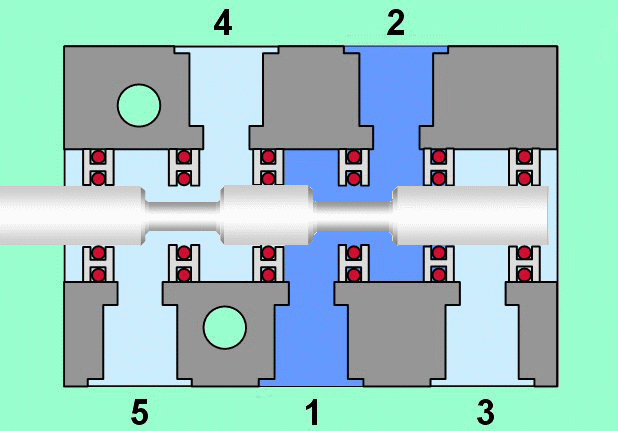

Animation







Suite: Symbolisation/commande
